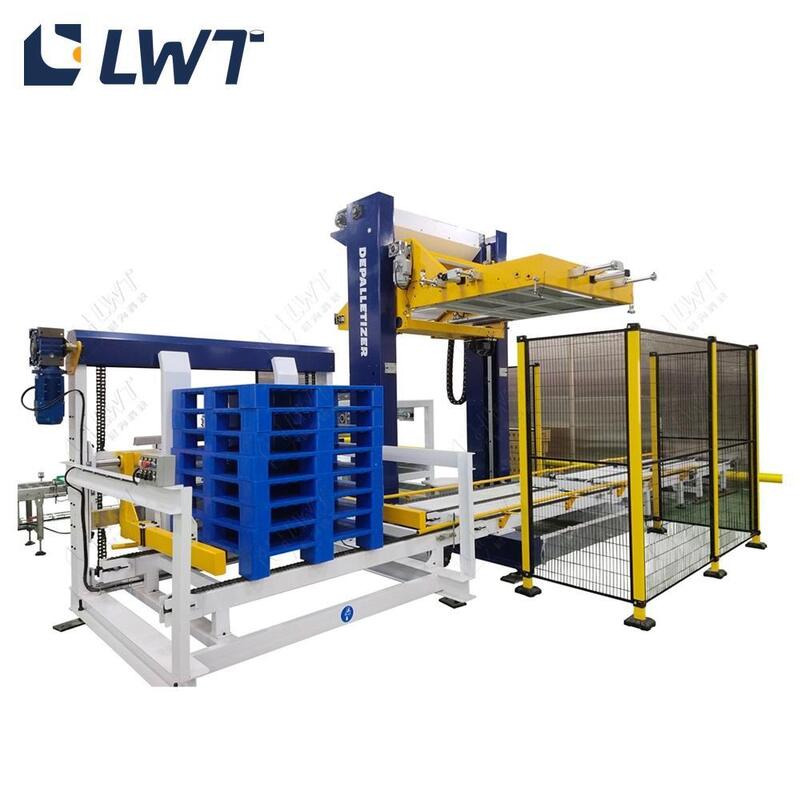

অটোমেটিক গ্যান্ট্রি প্যালেটিজার ¢ হাই-স্পিড কার্টন, ব্যাগ এবং ব্যারেল প্যালেটিজিং মেশিন

দ্যএলডব্লিউটি স্বয়ংক্রিয় গ্যান্ট্রি প্যালেটিজারএকটি শেষ লাইন স্ট্যাকিং মেশিন যা আপনার পণ্য কনভেয়র থেকে সিলড কার্টন, প্লাস্টিকের বাক্স, প্রসারিত ফিল্ম প্যাক এবং ব্যারেল নেয় এবং একটি বর্গাকার, পরিবহন-স্থিতিশীল প্যালেট লোড তৈরি করেপ্রতি মিনিটে ২০-৩০টি কার্টনএটি একটি ভারী দায়িত্ব welded gantry ফ্রেম উপর নির্মিত হয় একটি নিয়মিত বেস সঙ্গে,SEW- মোটর চালিত উত্তোলন প্ল্যাটফর্মএবং একটিসিমেন্স পিএলসি নিয়ন্ত্রণ ব্যবস্থা, যাতে এটি আপনার প্রকৃত সক্ষমতাকে সীমাবদ্ধ করে এমন বোতল ঘা না হয়ে ডাবের খাবার, পানীয়, রাসায়নিক বা সাধারণ প্যাকেজিং লাইনের শেষে বসতে পারে।

হাত দিয়ে কার্টনগুলি স্ট্যাকিংয়ের আসল খরচ

শ্রম নির্ভরতা।একটি ম্যানুয়াল প্যালেটিজিং স্টেশনে সাধারণত প্রতি শিফটে 2 ¢ 3 অপারেটর প্রয়োজন 20 ¢ 30 কার্টন / মিনিটে চলমান একটি লাইনের জন্য। শিফট পরিবর্তন যোগ করুন,অনুপস্থিতি কভার এবং অতিরিক্ত সময় এবং স্টেশন শান্তভাবে আপনার সর্বোচ্চ খরচ কাজ পয়েন্ট হয়ে.

একটি লাইন ক্ষমতা নিচে চলমান।হ্যান্ড স্ট্যাকিং সাধারণত 8 ′′12 কার্টন / মিনিট পর্যন্ত হয়। যদি একটি seamer, লেবেলার বা কেস প্যাকার আপস্ট্রিম 30 কার্টন / মিনিট নোট করা হয়,প্রতিটি হাত দ্বারা stacked কার্টন আপনি নকশা ক্ষমতা এবং প্রকৃত আউটপুট মধ্যে পার্থক্য খরচ.

অস্থির লোড, ক্ষতিগ্রস্ত মালবাহী।হস্তনির্মিত প্যালেটগুলি ঝোঁক, দুর্বলভাবে interlock এবং বাঁক উপর তাদের প্যাটার্ন হারাতে। ফলাফল ক্ষয়প্রাপ্ত কোণ, প্রসারিত ফিল্ম বর্জ্য এবং আবর্জনা যে আপনি জাহাজ প্রতিটি ধারক মার্জিন ক্ষয়।

নিরাপত্তা এবং বন্ধ সময় এক্সপোজার।১০-২০ কেজি ওজনকে বারবার উত্তোলন করা পেশী ও হাড়ের আঘাতের একটি স্বীকৃত কারণ এবং একটি ব্যাক আঘাত একসাথে দুইজন অপারেটরকে লাইন থেকে নামিয়ে নিতে পারে।

কেন গ্যান্ট্রি ডিজাইন প্রতি মিনিটে 20 ¢ 30 কার্টন ধারণ করে

সামঞ্জস্যযোগ্য বেস সহ welded gantry ফ্রেম।কাঠামোগত কাঠামোটি বোল্টযুক্ত প্রোফাইলের পরিবর্তে ওয়েল্ডিং দ্বারা তৈরি করা হয়, যা ক্রমাগত লোডের অধীনে এক্স-ওয়াই-জেড ক্যারেজকে শক্ত রাখে।নিয়মিত বেস আমাদের একটি বিশেষ ভিত্তি ছাড়া একটি বিদ্যমান কারখানা মেঝে উপর মেশিন সমতল করতে পারবেন.

SEW চালিত প্রধান উত্তোলন প্ল্যাটফর্ম।একটি SEW গিয়ারযুক্ত মোটর উত্তোলন প্ল্যাটফর্মকে চালিত করে, উপাদানটি সিদ্ধান্ত নেয় যে একটি স্তরটি কতটা নির্ভুলভাবে স্থাপন করা হয় এবং মেশিনটি কতক্ষণ নির্ভুল থাকে।প্যালেট প্রতি 1500 কেজি পর্যন্ত লোডগুলি 2000 মিমি পর্যন্ত উচ্চতায় স্ট্যাক করা হয়.

ডাবল-স্পিড ইনফিড বেল্ট এবং স্টিয়ারিং প্রক্রিয়া।ইনফিড একটিডাবল স্পিড বেল্টযা প্যাকেজিং থেকে অগ্রবর্তী কার্টনকে ত্বরান্বিত করে, স্তর গঠনকারী এলাকায় পৌঁছানোর আগে স্টিয়ারিং মেশিনের প্রতিটি কার্টনকে ঘুরিয়ে এবং বর্গাকার করার জন্য প্রয়োজনীয় ফাঁক তৈরি করে।

সোর্টিং বক্স এলাকা এবং রোলার স্ট্যাক কনভেয়র।কার্টনগুলি সম্পূর্ণ স্তর গঠিত না হওয়া পর্যন্ত বাছাই বাক্সের অঞ্চলে জমা হয়, তারপরে স্ট্যাকের অবস্থানে রোলার কনভেয়রটিতে স্থানান্তরিত হয় যা হ্রাস বা ভুল সমন্বয় মামলা প্রতিরোধ করে.

2.৫ মিটার চেইন ডিসচার্জ এবং ফ্রি রোল ক্যানভেয়ার।সমাপ্ত প্যালেটগুলি ২.৫ মিটার চেইন কনভেয়র উপর মেশিনটি ছেড়ে যায় এবং একটি ফ্রি রোল কনভেয়রকে হস্তান্তর করে, যাতে একটি ফোর্কলিফ্ট বা এজিভি স্ট্যাকিং চক্রকে বাধা না দিয়ে সংগ্রহ করতে পারে।

পোর্টেবল এইচএমআই সহ সিমেন্স পিএলসি।নিয়ন্ত্রণ একটি জার্মান সিমেন্স পিএলসি দ্বারা পরিচালিত হয় যা একটি মোবাইল মানব-মেশিন ইন্টারফেস এবং পোর্টেবল স্বয়ংক্রিয় ত্রুটি প্রদর্শন করে।অপারেটররা একটি বৈদ্যুতিক ক্যাবিনেট খোলার পরিবর্তে মেশিনে ত্রুটি কোড পড়তে পারেন, এবং নতুন প্যালেট প্যাটার্নগুলি পুনরায় প্রোগ্রাম করার পরিবর্তে রেসিপি তালিকা থেকে নির্বাচন করা হয়।

কর্মক্ষেত্রের আশেপাশে নিরাপত্তা সুরক্ষা।সুরক্ষা এবং নিরাপত্তা সুরক্ষা ডিভাইসগুলি প্যালেটিজিং এনভেলপমেন্টকে coverেকে দেয়। মেশিনটি সিই শংসাপত্র বহন করে।

কিভাবে একটি প্যালেটিজিং চক্র চলে

1. সিল করা কার্টনগুলিকার্টন প্যাকেজিং মেশিনএবং একটি উপর gantry মধ্যে বহন করা হয়কনভেয়র সিস্টেম.
2. বিচ্ছেদ. ডাবল-স্পিড বেল্ট এবং স্টিয়ারিং প্রক্রিয়া দূরত্ব তৈরি করে, প্রতিটি কার্টন ঘুরিয়ে দেয় এবং স্তর প্যাটার্নের জন্য এটি বর্গক্ষেত্র করে।
3. স্তর গঠনঃ সম্পূর্ণ স্তর প্যাটার্ন সম্পূর্ণ না হওয়া পর্যন্ত কার্টনগুলি বাছাই বাক্সের অঞ্চলে জমা হয়, তারপরে রোলার স্ট্যাক কনভেয়রটিতে সূচক।
4. পিক এবং স্থান। গ্যারেজ ক্যারিটি স্তরটির উপরে নেমে আসে, এটি ধরে রাখে, এটি প্রোগ্রাম করা উচ্চতায় উত্তোলন করে এবং এটি প্যালেটে ছেড়ে দেয়। স্ট্যাকিং উচ্চতা পিএলসি রেসিপিতে 2000 মিমি পর্যন্ত সেট করা হয়।
5. প্যালেট ইন্ডেক্সিংঃ প্যালেট কনভেয়র এগিয়ে যায় যাতে পরবর্তী স্তরটি একটি পরিষ্কার, সঠিকভাবে অবস্থিত পৃষ্ঠের উপর অবতরণ করে।
6. ভর্তি প্যালেটটি ২.৫ মিটার চেইন কনভেয়র এবং ফ্রি রোল কনভেয়র দিয়ে বেরিয়ে আসে; একটি খালি প্যালেট ইনডেক্স করা হয় এবং অপারেটর ছাড়াই চক্রটি পুনরায় শুরু হয়।

গ্যান্ট্রি প্যালেটিজার আপনার লাইনে কোথায় ফিট করে

কেস প্যাকিংয়ের পরে সরাসরি। কার্টন প্যাকেজিং মেশিন থেকে বেরিয়ে আসা কার্টনগুলি সিল, লেবেল এবং বর্গাকার √ ঠিক সেই অবস্থার প্রয়োজন যা গ্যারেন্ট্রিকে একটি শক্ত লোড তৈরি করতে হবে।এই ক্যান খাদ্য এবং retort পকেট লাইন জন্য সবচেয়ে সাধারণ ইনস্টলেশন.

লেবেলিংয়ের নিম্ন প্রবাহ। যেখানে ট্রেসেবিলিটি বা খুচরা উপস্থাপনা গুরুত্বপূর্ণ, কার্টনগুলিস্বয়ংক্রিয় লেবেলিং মেশিনপ্যান্ট্রিতে প্রবেশের আগে, তাই স্তর প্যাটার্ন সম্পূর্ণরূপে সমাপ্ত ক্ষেত্রে থেকে নির্মিত হয়।

একটি ক্যানিং প্রকল্পের শেষ স্টেশন হিসাবে।ভরাট মেশিনএটি নির্বীজন করা হয়, কেস করা হয় এবং তারপরে প্যালেটাইজ করা হয়। গ্যান্ট্রি হল শেষ অটোমেশন ধাপ যা একটি অর্ধ-স্বয়ংক্রিয় লাইনকে একটিক্যানড ফুড প্রোডাকশন লাইনযা ন্যূনতম ম্যানুয়াল হ্যান্ডলিং সহ শেষ থেকে শেষ পর্যন্ত চলে।

সাধারণ অ্যাপ্লিকেশন

• ক্যানড ফুড এবং রিটর্ট প্যাকেজ লাইন ️ ক্যানড মাংস, সামুদ্রিক ফল, ফল, শাকসবজি, ভুট্টা এবং মটরশুটি থেকে ক্যান প্যাকেজিংয়ের 20-30 কার্টন / মিনিট ছাড়ুন।
• পানীয় এবং বোতলজাত পানি ¢ প্লাস্টিকের বাক্স, সঙ্কুচিত প্যাকেজযুক্ত ট্রে এবং গ্লাসের বোতল, ক্যান এবং পিইটি বোতলগুলির ফিল্মযুক্ত প্যাকেজ।
• রাসায়নিক, দৈনন্দিন যত্ন এবং সাধারণ শিল্প ∙ ব্যারেল, ড্রাম, প্লাস্টিকের বাক্স এবং প্রসারিত ফিল্ম ইউনিট যেখানে একটি নির্দিষ্ট স্তর প্যাটার্ন প্রয়োজন।
• ব্যাগ হ্যান্ডলিং ️ 5 ️ 50 কেজি সমতল এবং নরম ব্যাগগুলি একটি মেলেড এলডব্লিউটি ব্যাগ প্যালেটাইজিং কনফিগারেশনে প্যালেটাইজ করা যেতে পারে।আমাদের আপনার ব্যাগ ওজন এবং মাত্রা পাঠান এবং আমরা সঠিক স্তর প্যাটার্ন এবং gripper নির্দিষ্ট করবে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

1প্যালেটের আকার, স্ট্যাকিং উচ্চতা এবং মেশিনের পদচিহ্ন কাস্টমাইজ করা যায়?

হ্যাঁ. স্ট্যান্ডার্ড কনফিগারেশনে L1200 × W1200 × H150 মিমি একটি প্যালেটকে একটি স্ট্যাকিং উচ্চতা ≤ 2000 মিমি এবং প্যালেট আকার, স্ট্যাকিং উচ্চতা,সরঞ্জাম আকার এবং ক্ষমতা সব প্রযুক্তিগত পর্যালোচনা সময় আপনার পণ্য এবং কারখানা বিন্যাস কাস্টমাইজ করা হয়.

2- এই মেশিন কি ব্যাগ ও কার্টন নিয়ে কাজ করে?

এই গ্যান্ট্রি প্যালেটিজার কার্টন, প্লাস্টিকের বাক্স, প্রসারিত-ফিল্ম প্যাক এবং ব্যারেল পরিচালনা করে।LWT একটি মিলে যাওয়া ব্যাগ palletizing কনফিগারেশন সরবরাহ আমাদের আপনার ব্যাগ ওজন এবং মাত্রা পাঠান এবং আমরা সঠিক gripper এবং স্তর প্যাটার্ন নির্দিষ্ট করবে.

3ইনস্টলেশন এবং কমিশন চলাকালীন কি হবে?

এলডব্লিউটি মেশিনটি ইতিমধ্যে প্রোগ্রাম করা প্যালেটিজিং প্যাটার্ন সরবরাহ করে। ইঞ্জিনিয়াররা সাইটে কমিশন করার জন্য উপলব্ধ এবং দূরবর্তী ভিডিও কমিশন সরবরাহ করা হয় যেখানে ভ্রমণ কার্যকর নয়।মেশিনটি বিনামূল্যে প্রতিস্থাপন অংশ এবং সাইটে সার্ভিস সহ 1 বছরের ওয়ারেন্টি দ্বারা আচ্ছাদিত.

4কোন নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করা হয় এবং ত্রুটিগুলি কীভাবে পরিচালনা করা হয়?

এই মেশিনে একটি জার্মান সিমেন্স পিএলসি চালানো হয় যার সাথে একটি পোর্টেবল মানব-মেশিন ইন্টারফেস এবং স্বয়ংক্রিয় ত্রুটি প্রদর্শন রয়েছে।তাই একটি অপারেটর মেশিনে একটি ত্রুটি কোড পড়তে এবং পুনরায় প্রোগ্রামিং ছাড়া প্যালেট রেসিপি সুইচ করতে পারেন.

একটি প্যালেট প্যাটার্ন লেআউট এবং একটি দৃঢ় উদ্ধৃতি পান

আমাদের চারটি জিনিস পাঠান ∙ আপনার কেস বা ব্যাগের মাত্রা, একক ওজন, আপনি যে প্যালেট ব্যবহার করেন তার আকার এবং প্রতি মিনিটে আপনার যে কার্টনগুলি প্যালেটাইজ করতে হবে ∙ এবং আমাদের প্রকৌশলীরা একটিপ্যালেট প্যাটার্ন লেআউট অঙ্কন, মিলে যাওয়া প্যান্ট্রি কনফিগারেশন এবং একটি দৃঢ় FOB বা CIF উদ্ধৃতি, সাধারণত দুই কার্যদিবসের মধ্যে.আমরা আমাদের সাংহাই কারখানায় চলমান একটি গ্যান্ট্রি প্যালেটাইজার একটি লাইভ ভিডিও walkthrough ব্যবস্থা করতে পারেন, অথবা আপনার এলাকায় একটি ইনস্টল করা LWT লাইন সঙ্গে যোগাযোগ করুন একটি রেফারেন্স পরিদর্শন জন্য।
