ভূমিকা
একটি স্বয়ংক্রিয় কেস প্যালেটাইজার হল একটি প্যাক করা কেস লাইনের শেষ মেশিন, এবং এটিই নির্ধারণ করে যে তৈরি পণ্যগুলি কত দ্রুত প্যাকিং হল থেকে বের হতে পারে। দুজন বা তিনজন অপারেটর হাতে করে প্যালেটে কেস তোলার পরিবর্তে, মেশিনটি একটি পুনরাবৃত্তিমূলক, প্রোগ্রামযোগ্য প্যাটার্নে প্রতিটি কেস তুলে নেয়, গ্রুপ করে এবং স্ট্যাক করে যতক্ষণ না প্যালেটটি সম্পূর্ণ হয় এবং শিপিংয়ের জন্য প্রস্তুত হয়।

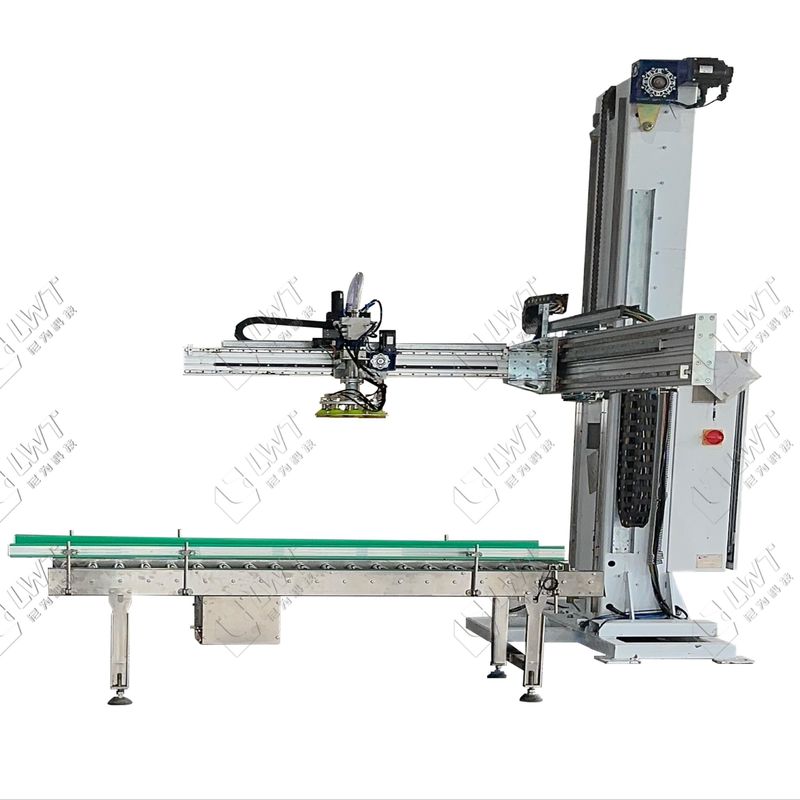

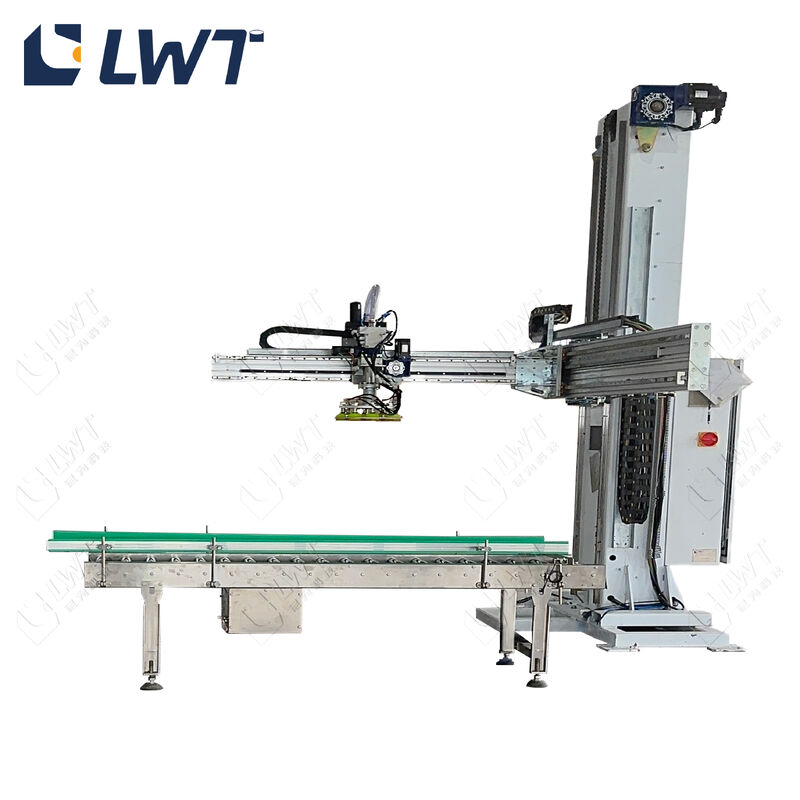

এই পৃষ্ঠাটি LWT সিঙ্গেল কলাম প্যালেটাইজার, কার্টন বাক্স এবং PE ফিল্ম সঙ্কুচিত কেসের জন্য নির্মিত একটি সার্ভো-চালিত ইউনিট কভার করে। একটি একক উল্লম্ব কলাম স্ট্যাকিং হেড বহন করে, তাই মেশিনটি লাইনের শেষে একটি কমপ্যাক্ট ফুটপ্রিন্ট বজায় রাখে এবং এখনও 2200 মিমি পর্যন্ত প্যালেট প্যাটার্নের উচ্চতা স্ট্যাক করে।এটি প্রায়শই
ক্যানড ফুড প্রোডাকশন লাইনের জন্য কার্টন প্যালেটাইজিং মেশিন প্রকল্পগুলিতে নির্দিষ্ট করা হয়, যেখানে ভরা এবং সিল করা কার্টনগুলি কার্টন প্যাকেজিং মেশিন থেকে আসে এবং স্টোরেজ বা কন্টেইনার লোডিংয়ের আগে ইউনিট করা প্রয়োজন। একই প্ল্যাটফর্ম পানীয়, বোতলজাত জল, ভোজ্য তেল, দৈনিক রাসায়নিক এবং পোষা খাবারের লাইনে চলে।যেখানে ম্যানুয়াল প্যালেটাইজিং ব্যর্থ হয়
লাইন দ্রুত না হওয়া পর্যন্ত ম্যানুয়াল প্যালেটাইজিং সস্তা। একজন অপারেটর কম উচ্চতায় প্রতি ঘন্টায় প্রায় দুশো কেস স্ট্যাক করতে পারে, এবং কাজটি নাগালের দ্বারা সীমিত: কাঁধের স্তরের উপরের কেসগুলি ধীরে ধীরে স্ট্যাক করা হয় এবং খুব কমই সোজা থাকে।
প্রায় প্রতিটি লাইনে তিনটি সমস্যা দেখা দেয় যা এখনও হাতে প্যালেটাইজ করে:
শ্রমিক লোড।
- প্রতি শিফটে দুজন থেকে তিনজন অপারেটর, সাথে রিলিফ কভার, ব্রেক কভার এবং পিক সিজনে ওভারটাইম।প্যাটার্ন ড্রিফট।
- হাতে স্ট্যাক করা প্যালেটগুলি কাত হয়ে যায়, পরিবহনের সময় সরে যায় এবং গ্রাহকের কাছে ক্ষতিগ্রস্ত অবস্থায় পৌঁছায়, যা দাবি এবং রিটার্নে পরিণত হয়।লাইন স্টপ-স্টার্ট।
- কেস প্যাকিং অবিচ্ছিন্নভাবে চলে, তাই প্রতিটি প্যালেট পরিবর্তন বা শিফট ব্রেক তার পিছনের পুরো লাইনটিকে থামিয়ে দেয়।আমাদের সমাধান: সার্ভো-চালিত সিঙ্গেল কলাম প্যালেটাইজিং
LWT সিঙ্গেল কলাম প্যালেটাইজার
সার্ভো-চালিত স্ট্যাকিং হেড দিয়ে স্ট্যাকিংয়ের কাজটি গ্রহণ করে যা প্রতিটি স্তরের জন্য একটি প্রোগ্রাম করা অবস্থানে ভ্রমণ করে। যেহেতু অবস্থানটি মানুষের চোখ থেকে নয়, প্রোগ্রাম থেকে আসে, তাই প্রথম প্যালেট এবং হাজারতম প্যালেটে প্যাটার্নটি অভিন্ন।পিক-আপটি আপনার কেস পৃষ্ঠের সাথে মেলে: PE ফিল্ম সঙ্কুচিত প্যাকগুলির জন্য একটি
ভ্যাকুয়াম গ্রিপ এবং করুগেটেড কার্টনগুলির জন্য একটি ক্ল্যাম্প ডিভাইস। স্ট্যাকিং হেডটি নিজেই একটি সম্পূর্ণ-স্তর গ্রাস হেড হিসাবে নির্দিষ্ট করা যেতে পারে, যা উচ্চতর থ্রুপুটের জন্য এক নড়াচড়ায় একটি সম্পূর্ণ স্তর উত্তোলন করে, অথবা একটি সিঙ্গেল-কেস গ্রাস হেড মিশ্র কেস আকার এবং অনিয়মিত প্যাটার্নের জন্য।একটি অবিচ্ছিন্ন স্বয়ংক্রিয় চক্রে মেশিনটি পণ্য খাওয়ানো, গ্রুপিং এবং সাজানো, খালি প্যালেট খাওয়ানো, সম্পূর্ণ-স্তর প্যালেটাইজিং এবং সম্পূর্ণ-প্যালেট ডিসচার্জ সম্পন্ন করে। যেখানে অপারেটররা হাতে করে প্যালেটগুলি চালাত, সেখানে একটি ঐচ্ছিক
খালি প্যালেট স্টোরেজ এবং ডিসপেন্সার ইউনিট যোগ করা যেতে পারে, তাই একটি প্যালেট স্বয়ংক্রিয়ভাবে মুক্তি পায় এবং লাইন চলতে থাকে।কেসগুলি কার্টন প্যাকেজিং মেশিন থেকে খাওয়ানো হয় এবং
কনভেয়র সিস্টেম এর মাধ্যমে স্ট্রেচ র্যাপার বা ফিনিশড-গুডস স্টোরের দিকে চলে যায়। বৈদ্যুতিক উপাদানগুলি Schneider বা Omron (বা একই শ্রেণীর)পাওয়ার সাপ্লাইমূল সুবিধা
বৈশিষ্ট্য
|
সুবিধা
|
সার্ভো-চালিত স্ট্যাকিং হেড
|
|
প্রতিটি স্তর প্রোগ্রাম করা প্যাটার্নে স্থাপন করা হয়, তাই প্যালেটগুলি প্রথম প্যালেট থেকে শেষ পর্যন্ত সোজা এবং স্থিতিশীল থাকে।
|
ভ্যাকুয়াম গ্রিপ বা ক্ল্যাম্প পিক-আপ
|
|
কেসটি ভেঙে বা ফিল্মে দাগ না দিয়ে PE সঙ্কুচিত কেস এবং করুগেটেড কার্টনগুলি পরিচালনা করে।
|
সম্পূর্ণ-স্তর বা সিঙ্গেল-কেস গ্রাস হেড
|
|
পণ্যের পরিসীমা পরিবর্তিত হলে দ্বিতীয় মেশিন কেনার পরিবর্তে আপনার কেস টাইপের সাথে হেডটি মেলান।
|
ঐচ্ছিক খালি প্যালেট স্টোরেজ এবং ডিসপেন্সার
|
|
প্যালেটগুলি স্বয়ংক্রিয়ভাবে মুক্তি পায়, তাই একজন অপারেটর লাইন তত্ত্বাবধান করতে পারে প্রতিটি প্যালেট পরিচালনা করার পরিবর্তে।
|
Schneider বা Omron বৈদ্যুতিক উপাদান
|
|
স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল পার্টস, স্থানীয়ভাবে সংগ্রহ করা হয়, যা অপ্রত্যাশিত ডাউনটাইম কমিয়ে দেয়।
|
অবিচ্ছিন্ন স্বয়ংক্রিয় চক্র
|
|
পণ্য খাওয়ানো, গ্রুপিং, প্যালেট খাওয়ানো, স্তর স্ট্যাকিং এবং প্যালেট ডিসচার্জ অপারেটরের হস্তক্ষেপ ছাড়াই চলে।
|
CE-প্রত্যয়িত বিল্ড
|
|
রপ্তানি বাজারের জন্য CE সার্টিফিকেশন সহ মেশিন তৈরি এবং সরবরাহ করা হয়েছে।
|
প্যালেটাইজিং চক্র কিভাবে কাজ করে
|
কেসগুলি কার্টন প্যাকেজিং মেশিন থেকে বেরিয়ে আসে এবং ইনফিড কনভেয়ারে প্যালেটাইজারে প্রবেশ করে।
- গ্রুপিং স্টেশন প্রোগ্রামে সংরক্ষিত স্তর প্যাটার্নে আগত কেসগুলি সাজায়।
- স্ট্যাকিং হেড সম্পূর্ণ-স্তর মোডে সম্পূর্ণ স্তর, অথবা সিঙ্গেল-কেস মোডে প্রতিটি পৃথক কেস তুলে নেয়।
- কলামটি প্রোগ্রাম করা X/Y অবস্থানে ভ্রমণ করে এবং স্তরটিকে প্যালেটের উপর নামিয়ে দেয়।
- কন্ট্রোলার প্রোগ্রাম করা প্যালেট উচ্চতায় না পৌঁছানো পর্যন্ত স্তর দ্বারা স্তর চক্রটি পুনরাবৃত্তি করে।
- সম্পূর্ণ প্যালেটটি স্ট্রেচ র্যাপার বা গুদামঘরের দিকে কনভেয়র সিস্টেমে ডিসচার্জ করা হয়, এবং একটি নতুন প্যালেট স্বয়ংক্রিয়ভাবে মুক্তি পায়।
- অ্যাপ্লিকেশন
শিল্প
|
সাধারণ পণ্য
|
প্যাকিং ফরম্যাট
|
ক্যানড ফুড প্রোডাকশন লাইন
|
|
ক্যানড মাংস, ক্যানড ফল, ক্যানড সবজি, ক্যানড পোষা খাবার
|
করুগেটেড কার্টন, সঙ্কুচিত কেস
|
বোতল ফিলিং লাইন
|
|
বোতলজাত জল, পানীয়, ভোজ্য তেল, সস এবং মশলা
|
কার্টন, সঙ্কুচিত প্যাক
|
ফ্লেক্সিবল প্যাকেজিং লাইন
|
|
রিটোর্ট পাউচ এবং পোষা খাবারের পাউচগুলি বাইরের কার্টনে প্যাক করা
|
কার্টন কেস
|
দৈনিক রাসায়নিক ও ব্যক্তিগত যত্ন
|
|
ডিটারজেন্ট, শ্যাম্পু এবং ব্যক্তিগত যত্নের বোতল কেসে
|
কার্টন কেস, সঙ্কুচিত প্যাক
|
মেডিকেল ও কেমিক্যাল
|
|
প্যাক করা মেডিকেল সরবরাহ, রাসায়নিক ড্রাম এবং ছোট ব্যারেল
|
কার্টন, ব্যারেল
|
যন্ত্রপাতি, হার্ডওয়্যার ও টেক্সটাইল
|
|
হার্ডওয়্যার, পোশাক এবং টেক্সটাইল পণ্য রপ্তানি কার্টনে
|
কার্টন, কেস
|
প্রযুক্তিগত স্পেসিফিকেশন
|
প্যারামিটার
|
স্পেসিফিকেশন
|
পণ্যের নাম
|
|
সিঙ্গেল কলাম কেস প্যালেটাইজার
|
প্যালেটাইজিং গতি
|
|
5 বাক্স/মিনিট (কাস্টমাইজযোগ্য)
|
প্যালেট আকার
|
|
L1000-1200 x W1000-1200 মিমি
|
সর্বোচ্চ প্যালেট প্যাটার্ন আকার
|
|
L1200 x W1000 x H2200 মিমি
|
পিক-আপ ফিক্সচার
|
|
ভ্যাকুয়াম গ্রিপ বা ক্ল্যাম্প ডিভাইস
|
গ্রাস হেড অপশন
|
|
সম্পূর্ণ-স্তর গ্রাস হেড বা সিঙ্গেল-কেস গ্রাস হেড
|
নিয়ন্ত্রণ
|
|
প্রোগ্রামযোগ্য স্ট্যাকিং প্যাটার্ন সহ পিএলসি নিয়ন্ত্রণ
|
বৈদ্যুতিক উপাদান
|
|
Schneider বা Omron (বা একই শ্রেণীর)
|
পাওয়ার সাপ্লাই
|
|
AC 380V / 50 Hz / 750 W (রেফারেন্সের জন্য)
|
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
|
প্রশ্ন: সম্পূর্ণ-স্তর গ্রাস হেড এবং সিঙ্গেল-কেস গ্রাস হেডের মধ্যে পার্থক্য কী?
উত্তর: সম্পূর্ণ-স্তর হেড এক নড়াচড়ায় একটি সম্পূর্ণ স্তরের কেস তুলে নেয় এবং অভিন্ন কার্টনের জন্য দ্রুততম বিকল্প। সিঙ্গেল-কেস হেড কেসগুলি একের পর এক রাখে, যা মিশ্র কেস আকার, অনিয়মিত প্যাটার্ন এবং ঘন ঘন পণ্য পরিবর্তনের জন্য উপযুক্ত। উভয় হেড একই সিঙ্গেল কলাম প্যালেটাইজারে ফিট করে, তাই পণ্যের পরিসীমা বিকশিত হওয়ার সাথে সাথে পছন্দটি পর্যালোচনা করা যেতে পারে।
প্রশ্ন: আমরা ইতিমধ্যেই যে লাইন চালাচ্ছি তাতে কি এই প্যালেটাইজার যোগ করা যেতে পারে?
উত্তর: হ্যাঁ। মেশিনটি একটি কার্টন প্যাকেজিং মেশিন বা কেস প্যাকার এর ডাউনস্ট্রিম এবং একটি স্ট্রেচ র্যাপার এর আপস্ট্রিম কাজ করার জন্য ডিজাইন করা হয়েছে। আপনার কেস আকার, প্যালেট আকার এবং প্রতি মিনিটে প্রয়োজনীয় কেসগুলি শেয়ার করুন, এবং আমাদের প্রকৌশলীরা অর্ডারের আগে লাইনের লেআউট এবং স্ট্যাকিং প্যাটার্ন নিশ্চিত করবেন।
প্রশ্ন: কোন প্যালেট আকার এবং স্ট্যাকিং উচ্চতা সমর্থিত?
উত্তর: স্ট্যান্ডার্ড প্যালেট L1000-1200 x W1000-1200 মিমি থেকে পরিচালনা করা হয়, সর্বোচ্চ প্যালেট প্যাটার্ন আকার L1200 x W1000 x H2200 মিমি। কাস্টম ডিজাইনের সাথে অন্যান্য প্যালেট আকারগুলিও সামঞ্জস্য করা যেতে পারে।
প্রশ্ন: মেশিনটি কিভাবে সরবরাহ এবং ইনস্টল করা হয়?
উত্তর: ডেলিভারি সময় প্রায় 45 দিন। প্যালেটাইজারটি সমুদ্র পরিবহনের জন্য ফিল্ম ব্যাগ, প্লাস্টিক কার্টন এবং কাঠের কার্টনে প্যাক করা হয়। LWT প্রকৌশলীরা ইনস্টলেশন এবং কমিশনিং সমর্থন করেন, সাইটে বা দূরবর্তীভাবে, যতক্ষণ না প্রথম সম্পূর্ণ প্যালেটগুলি সঠিকভাবে চলে।
যোগাযোগ
আপনার কেস আকার, প্যালেট আকার এবং প্রতি ঘন্টার লক্ষ্য আউটপুট আমাদের পাঠান - আমাদের প্রকৌশলীরা একটি স্ট্যাকিং প্যাটার্ন অঙ্কন এবং একটি দৃঢ় উদ্ধৃতি ফেরত পাঠাবে।
প্রথমে মেশিনটি কাজ করতে দেখতে পছন্দ করেন? একটি চলমান প্যালেটাইজার লাইনের ভিডিওর জন্য জিজ্ঞাসা করুন, অথবা আপনার এন্ড-অফ-লাইন লেআউট পর্যালোচনা করার জন্য LWT প্রকৌশলীর সাথে একটি কল বুক করুন।
